Single Axis : Customization

單軸定位平台：客製化

HIWIN單軸定位平台提供快速、精確的定位，而線性馬達直接驅動更可達到長行程的應用，若有防塵保護的需 求，還有金屬外蓋以及防塵護套的選搭。

  • 依客戶需求提供客製化定位平台

單軸定位平台：客製化

LMSA

LMC

SBF

SBH

SLA

SLB

SLC

SLD

SLE

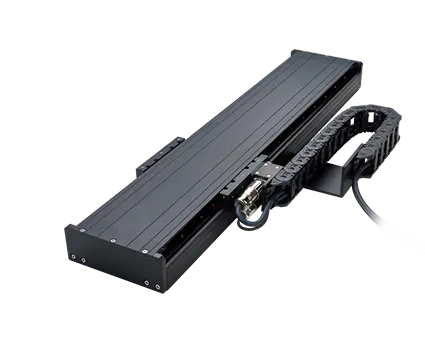

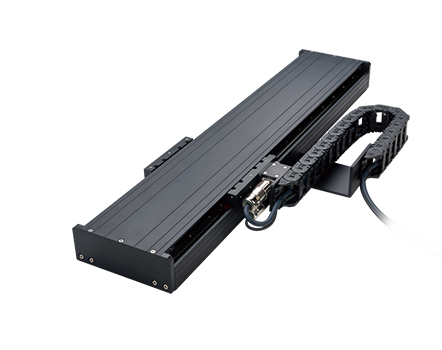

LMSA

  • 可提供較大的連續推力，特別適用於較大推力的快速應用
  • 標準行程可達1m
  • 優越的速度控制特性
  • 低成本、小體積、高性能
  • 可適用於無塵室
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
LMSA11 1000 103/289 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA12 1000 205/579 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA13 1000 308/868 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA21 1000 181/512 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA21L 1000 181/512 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA22 1000 362/1023 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA22L 1000 362/1023 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA23 1000 544/1535 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA23L 1000 544/1535 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA31 1000 292/823 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA31L 1000 292/823 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA32 1000 583/1646 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA32L 1000 583/1646 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA33 1000 857/2469 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5
LMSA33L 1000 857/2469 Digital 0.1um encoder : ± 0.5 Digital 0.1um encoder : ± 1 2 0.5

LMC

  • 線性馬達直接驅動，可實現超高精度的運動
  • 行程可達4m
  • 優越的速度控制特性
  • 低成本、小體積、高性能
  • 可適用於無塵室
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
LMCB5 1200 91/364 ± 1 ± 3 2 0.5
LMCB6 1200 109/436 ± 1 ± 3 2 0.5
LMCB7 1200 128/512 ± 1 ± 3 2 0.5
LMCB8 1200 145/580 ± 1 ± 3 2 0.5

SBF

  • 高剛性垂直應用
  • 高負載能力，最大可達200kg
  • 可外加直線回饋系統、實現高定位精度、零背隙
  • 應用範圍廣
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SBF 50 NA ±1 ±3 2 0.05

SBH

  • 高剛性斜楔型結構
  • 垂直升降精密定位
  • 採用高剛性精密滾柱式線軌，負載能力高
  • 較大之安裝面積，可搭配大尺寸真空吸盤應用
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SBH 12 NA ±2.5 ±10 V:0.5, H:0.87 V:0.02, H:0.035

SLA

  • 可對應長行程規格,最大行程可達6m以上
  • 高速點對點搬運使用，最大速度可達5m/s
  • 高剛性鋼結構
  • 可搭配鐵心式或無鐵心式馬達
  • 特殊鏈條設計，可倒掛使用
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SLA 6200 1017/382 ±15 NA 10 2

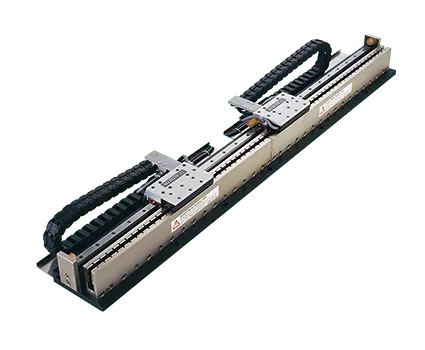

SLB

  • 多動子同動，各滑座亦可進行獨立控制
  • 高剛性鋁擠結構，具極佳性價比
  • 滑座精簡設計，有限空間內裝置最大滑座量
  • 可搭配低頓力或無頓力馬達設計
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SLB 290 144/36 ±1 ±3 0.05 0.05

SLC

  • 防塵架構設計
  • 採用花崗岩底座、剛性佳
  • 精度穩定性佳，較不易受環境溫度影響
  • 可搭配鐵心式或無鐵心式馬達
  • 高行走直線度及平坦度可達±3µm/m
  • 內藏式方型鏈條設計
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SLC 460 1017/382 ±1 ±3 5 1

SLD

  • 垂直式應用
  • 整合可調式氣壓配重模組
  • 無鐵心式棒狀馬達
  • 精簡化設計，符合更小的空間需求
  • 高速、輕量化設計
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SLD 260 108/27 ±2 ±6 10 1

SLE

  • 整合高精度轉矩馬達
  • 可做高精度補償及角度定位
  • 高速點對點運動
  • 高剛性鋁擠結構
  • 可搭配鐵心式或無鐵心式馬達
  • 架構簡單、應用範圍廣
Type Stroke(mm)Max. force/Con. force(N)Repeatability (μm)Accuracy (μm)Max. Acceleration (m/s2) (With payload)Max. Velocity (m/s) (With payload) Data Sheet Interface Drawing 3D Model
SLE 700 1953/733 ±1 ±3 10 1
