Multi-Axis: Customization

多軸定位平台：客製化

LMX1系列線性馬達平台可以組成XY平台。藉由各種LMX1線性馬達平台的組合可以構成許多不同的X與Y行程。

依客戶需求提供客製化定位平台

多軸定位平台：客製化

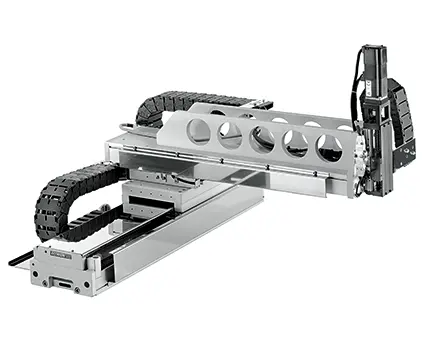

RLA

整機防水全密閉設計
懸臂式XY架構節省空間
輕量化高剛性結構設計、高動態響應

Type	Stroke(mm)	Max. force/Con. force(N)	Repeatability (μm)	Accuracy(μm)	Max. Acceleration (m/s2)(With payload)	Max. Velocity (m/s) (With payload)	Data Sheet	Interface Drawing	3D Model
RLA	X,Y:510; Z:90	X:540/203, Y:609/225	X,Y:±2; Z:±3	X,Y:±5; Z:±10	X:10, Y:5	X:0.8, Y:0.5

RLB

Z軸配重設計
於低速時仍具極佳之速度穩定性，±1%@10mm/s
高定位精度，可達±1um

Type	Stroke(mm)	Max. force/Con. force(N)	Repeatability (μm)	Accuracy(μm)	Max. Acceleration (m/s2)(With payload)	Max. Velocity (m/s) (With payload)	Data Sheet	Interface Drawing	3D Model
RLB	200	X:580/145, Y,Z:364/91	±0.5	±1	0.5	X,Y:0.2, Z:0.05

RBC

採用模組化KK架構，可大幅降低成本
防塵式設計
可做三維運動
精簡化設計

Type	Stroke(mm)	Max. force/Con. force(N)	Repeatability (μm)	Accuracy(μm)	Max. Acceleration (m/s2)(With payload)	Max. Velocity (m/s) (With payload)	Data Sheet	Interface Drawing	3D Model
RBC	55	NA	±2	NA	5	X,Y:0.5, Z:0.2

MLA

搭載高精度TMN薄型轉矩馬達
高行走平坦度 (X-Y-theta 0.01mm內)
採用高剛性滾柱式線性滑軌
水冷散熱設計，極致減少熱變形問題
XY Stage低重心設計

Type	Stroke(mm)	Max. force/Con. force(N)	Repeatability (μm)	Accuracy(μm)	Max. Acceleration (m/s2)(With payload)	Max. Velocity (m/s) (With payload)	Data Sheet	Interface Drawing	3D Model
MLA	X:362, Y:390	X:2082/764, Y:5496/2252	±0.5	±1	10	1

MLB

多軸同動應用，大幅提高效率
高剛性蜂巢式橫樑設計(可選配碳纖維製品)
高加減速運動，整定速度極佳
可搭配自動取放料輸送機構

Type	Stroke(mm)	Max. force/Con. force(N)	Repeatability (μm)	Accuracy(μm)	Max. Acceleration (m/s2)(With payload)	Max. Velocity (m/s) (With payload)	Data Sheet	Interface Drawing	3D Model
MLB	X:264, Y:390	X:289/121, Y:1380/510	X:±1, Y:±2	X:±3, Y:±5	X:20, Y:30	1
