Direct Drive Motor-DMN

直驱电机-DMN

 选型程式
外型最为轻巧，可选用高分辨率绝对式光栅尺或增量式光栅尺编码器，精准回馈位置，具备高动态反应、高扭力输出以及高精度定位的能力，适用于推力不大但须精准定位的工业需求。


与AC搭配减速机相比

30 %

空间减少

30 %

工作效率增加

~ Flexible

大中空軸
走线配管更彈性

直驱电机-DMN

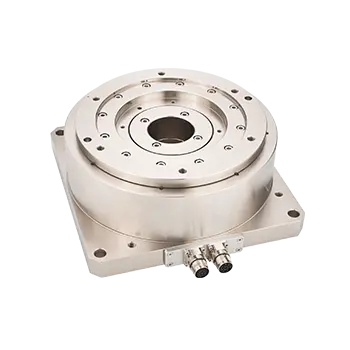

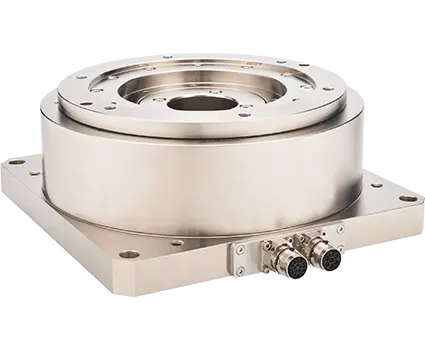

DMN95/DMN9A

DMN

DMN95/DMN9A

  • 内转式平台
  • 尺寸小型化，相同推力高度缩减达30%
  • 可搭载增量式/绝对式回馈系统
  • 高动态响应表现
Type Continuous Torque [Nm]Peak Torque (1s) [Nm]Max. Speed [RPM]External Diameter of Stator [mm]Height [mm] Data Sheet Interface Drawing 3D Model
DMN95-50 47 141 250 235 95
DMN95-R0 47 141 250 235 95
DMN9A-50 94 282 350 235 155
DMN9A-R0 94 282 326 235 155

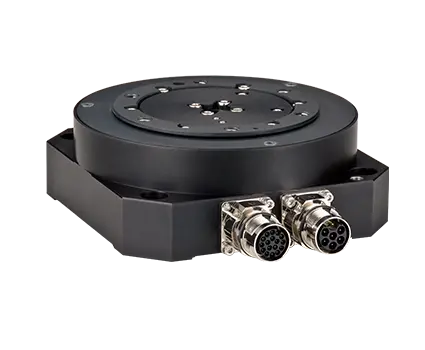

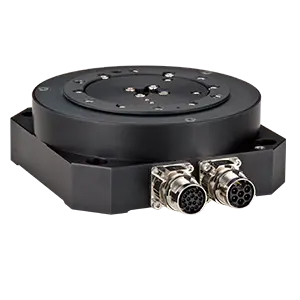

DMN

  • 外转式平台
  • 低安装高度，节省空间
  • 适用于高精度低扭力的工业需求
  • 可搭载增量式/绝对式回馈系统
Type Continuous Torque [Nm]Peak Torque (1s) [Nm]Max. Speed [RPM]External Diameter of Stator [mm]Height [mm] Data Sheet Interface Drawing 3D Model
DMN21-20 0.32 0.96 1500 65 60
DMN21-A0 0.32 0.96 1500 65 60
DMN21-C0SP00 0.32 0.96 1500 65 60
DMN21-E0SP00 0.32 0.96 1500 65 60
DMN21-N0 0.32 0.96 200 65 60
DMN22-20 0.64 1.92 1500 65 71.5
DMN22-A0 0.64 1.92 1500 65 71.5
DMN22-C0SP00 0.64 1.92 1500 65 71.5
DMN22-E0SP00 0.64 1.92 1500 65 71.5
DMN22-N0 0.64 1.92 200 65 71.5
DMN42-20 1.4 4.2 700 118 45
DMN42-A0 1.4 4.2 700 118 45
DMN42-C0SP00 1.4 4.2 700 118 45
DMN42-E0SP00 1.4 4.2 700 118 45
DMN42-N0 1.4 4.2 200 118 45
DMN44-20 2.8 8.4 700 118 65
DMN44-A0 2.8 8.4 700 118 65
DMN44-C0SP00 2.8 8.4 700 118 65
DMN44-E0SP00 2.8 8.4 700 118 65
DMN44-N0 2.8 8.4 200 118 65
DMN71-40 3.7 11.1 600 160 50
DMN71-B0 3.7 11.1 400 180 50
DMN71-C0SP00 3.7 11.1 600 160 50
DMN71-E0SP00 3.7 11.1 600 160 50
DMN71-P0 3.7 11.1 240 160 50
DMN93-50 13.2 39.6 500 212 55
DMN93-B0 13.2 39.6 500 230 55
DMN93-C0SP00 13.2 39.6 500 212 55
DMN93-E0SP00 13.2 39.6 500 212 55
DMN93-S0 13.2 39.6 167 212 55
DMN95-C0SP00 47 141 250 235 95
DMN95-E0SP00 47 141 250 235 95
DMN9A-C0SP00 94 282 350 235 155
DMN9A-E0SP00 94 282 350 235 155
